¶ РУКОВОДСТВО ПО БЫСТРОМУ СТАРТУ
.jpg)
.jpg)
¶ Комплектация RFID-системы SAUK

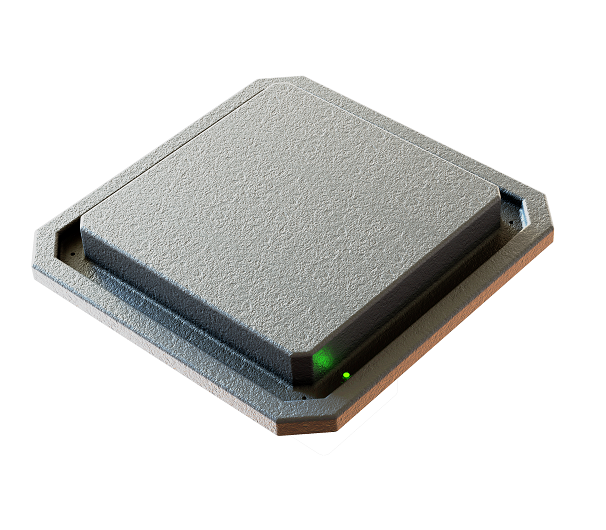

В комплект поставки входит прибор SAUK LongRange290-IoT-PRO или SAUK LongRange290-IoT-Business (Рисунок 1), снабженный фидерным кабелем (по умолчанию 2 метра) для подачи питания и подключения интерфейсных линий, прибор имеет 4 крепежные шпильки, снабженные гайкой М5 и шайбой. Дополнительно могут быть приобретены аксессуары: кронштейн из нержавеющей стали SAUK 700.001.1-MS типа VESA100, блок питания 12 VDC или 24 VDC.
¶ Инсталляция RFID-системы SAUK
При монтаже системы важно правильно выбрать место её расположения. Пример инсталляции приведен на рисунке 3.
- Между автомобилем и прибором SAUK не должно быть преград, таких как кусты, элементы забора, в том числе сетка-рабица, столбы, знаки и прочее. Преграды могут влиять на качество чтения RFID-меток.

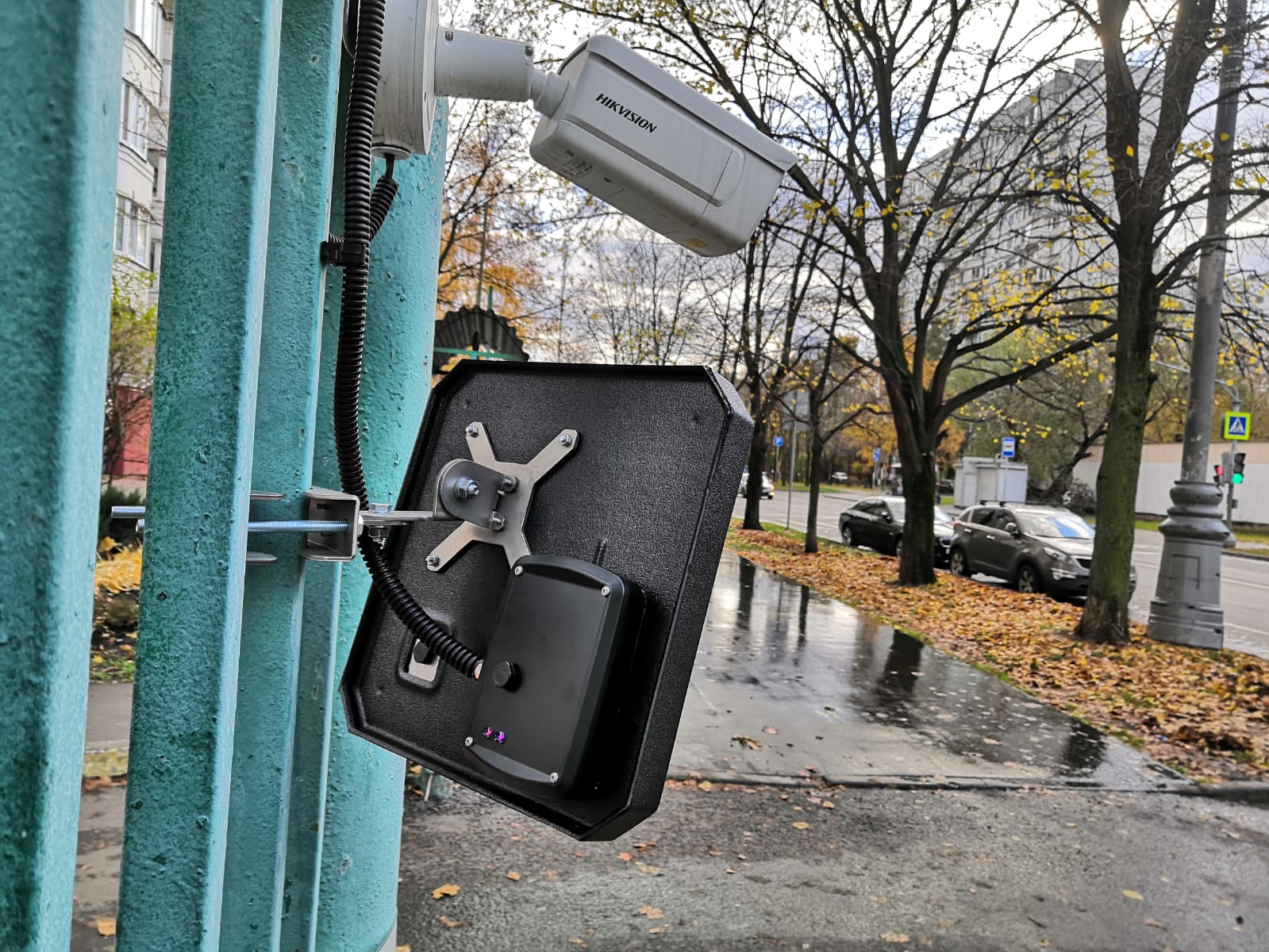

- Прибор SAUK крепится на столб, шест, мачту или на плоскую поверхность стены с помощью кронштейна (рисунок 4). Также для крепления подойдут большинство стандартных кронштейнов типа VESA100.
¶ Сброс настроек прибора в состояние по умолчанию
Для прошивок версии 2.7 и выше. Настройки прибора переводятся в состояние «по умолчанию» после последовательной перезагрузки прибора 5 раз в подряд. Перезагрузку следует осуществлять сразу после подачи звукового сигнала \ мерцания светодиодов LED-RFID оранжевым светом, при этом прибор должен включаться на время не более 5 секунд.
При переходе прибора в состояние «по умолчанию» LED-RFID будет светиться голубым светом, также будет подан звуковой сигнал длительностью около 2 секунд.
¶ Цветовое кодирование штатного кабеля RFID-системы SAUK

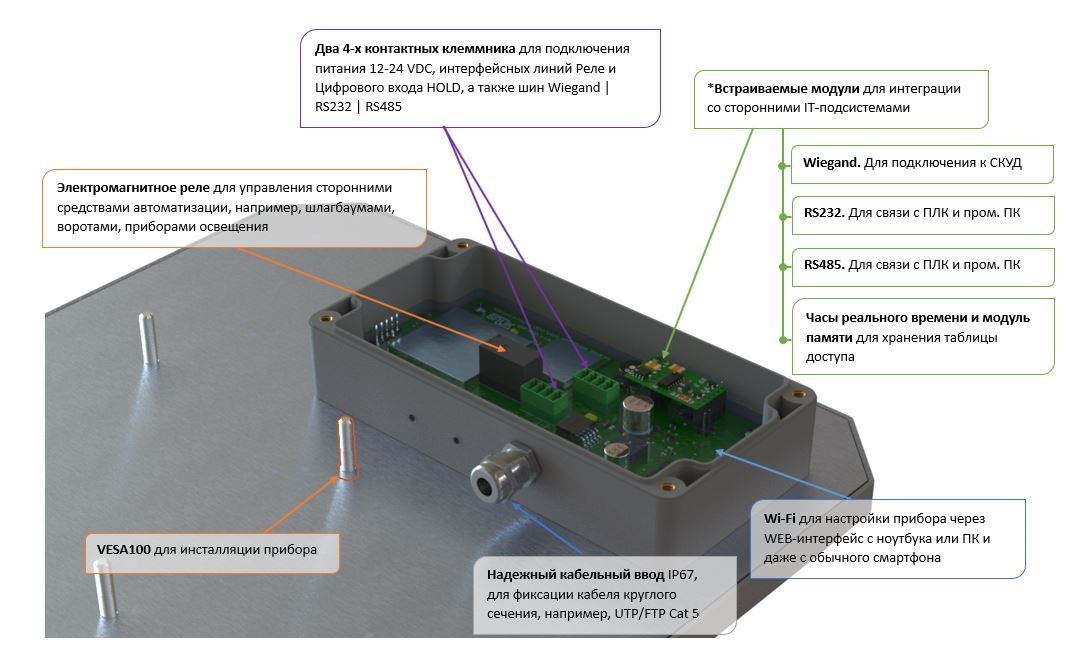

Прибор SAUK LR290-iot-X имеет степень защищенности от воды и влаги IP67 - все элементы внутри корпуса залиты полимерным композитным материалом. По этой причине подключение проводников к клеммным колодкам внутри корпуса невозможно. Для подключения RFID-системы к питанию и внешним устройствам используется фидерный кабель длиной 2 метра. Для подключения прибора нет необходимости снимать крышку с тыльной стороны - все необходимые провода имеются снаружи прибора. Мы используем 8-и проводной кабель типа витая пара для наружного монтажа, подключение к питанию и сторонним системам производится в распаячной коробке, размещаемой неподалеку от прибора. Таблица с цветовыми кодированием проводов указана в паспорте или в этикетке на RFID-считыватель (RFID-систему).
Цветовое кодирование зависит от опций конкретной модификации, перечислим наиболее популярные комбинации опций:
| + Модификация Wi-Fi + RS232 + Wiegand | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | |
| Зеленый | RS232 – RX (ридера SAUK) |
| Бело-зеленый | RS232 – TX (ридера SAUK) |
| Бело-оранжевый | RS232 – GND |
| Голубой | Wiegand D1 |
| Бело-голубой | Wiegand D0 |
| + Модификация Wi-Fi + RS232 + Реле | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | |
| Зеленый | RS232 – RX (ридера SAUK) |
| Бело-зеленый | RS232 – TX (ридера SAUK) |
| Бело-оранжевый | RS232 – GND |
| Голубой | Реле 1-й контакт (полярность не важна) |
| Бело-голубой | Реле 2-й контакт (полярность не важна) |
| + Модификация Wi-Fi + RS232 + Hold | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | |
| Зеленый | RS232 – RX (ридера SAUK) |
| Бело-зеленый | RS232 – TX (ридера SAUK) |
| Бело-оранжевый | RS232 – GND |
| Голубой | Hold GND |
| Бело-голубой | Hold IN сигнальный (от 3 до 12VDC) |
| + Модификация Wi-Fi + Реле + Hold + Wiegand | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | Hold GND |
| Зеленый | Реле 1-й контакт (полярность не важна) |
| Бело-зеленый | Реле 2-й контакт (полярность не важна) |
| Бело-оранжевый | Hold IN сигнальный (от 3 до 12VDC) |
| Голубой | Wiegand D1 |
| Бело-голубой | Wiegand D0 |
| + Модификация Wi-Fi + Hold + Wiegand | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | Wiegand D0 |
| Зеленый | Wiegand D1 |
| Бело-зеленый | Земля Wiegand |
| Бело-оранжевый | Земля Wiegand |
| Голубой | Hold GND |
| Бело-голубой | Hold IN сигнальный (от 3 до 12VDC) |
| + Модификация Wi-Fi + Реле + Wiegand | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | Wiegand D0 |
| Зеленый | Wiegand D1 |
| Бело-зеленый | Земля Wiegand |
| Бело-оранжевый | Земля Wiegand |
| Голубой | Реле 2-й контакт (полярность не важна) |
| Бело-голубой | Реле 1-й контакт (полярность не важна) |
| + Модификация Wi-Fi + RS485 + Hold + Wiegand | |
|---|---|
| Цвет провода | Назначение |
| Бело-коричневый | От +12 до +24 VDC |
| Коричневый | Земля GND |
| Оранжевый | RS485-B |
| Зеленый | Wiegand D1 |
| Бело-зеленый | Wiegand D0 |
| Бело-оранжевый | RS485-A |
| Голубой | Hold GND |
| Бело-голубой | Hold IN сигнальный (от 3 до 12VDC) |
Еще раз подчеркнем, что цветовое кодирование зависит от набора опций, финальный вариант кодирования будет указан в Вашем паспорте! При утере паспорта вы всегда можете запросить его в ООО «САУК» или у Вашего дистрибьютора, у которого Вы приобретали прибор.
* Для надежной работы прибора необходимо подобрать блок питания с шумами и пульсациями, не превышающими 150 мВ DC. Ограничение по току должно быть не ниже 1 А.
Если питающий кабель имеет длину более 20 метров, пожалуйста выбирайте кабель с сечением более 0.5 мм.
** Если не планируется использовать штатный кабель SAUK либо требуется его удлинить, и Вы выбрали кабель типа «Витая пара», пожалуйста, подключайте сигнальные линии Wiegand D0 и D1 к разным парам, а свободный провод в каждой из этих пар должен быть заземлен. При подключении к контроллеру СКУД, обратите внимание, что Земли (GND) прибора SAUK и контроллера СКУД должны быть объединены (рисунок 6).
*** Учитывайте, что у реле прибора SAUK есть ограничения по току и по мощности коммутируемого сигнала, которые составляют величины по току 0.5А и по мощности 10VA. Например, параметры коммутируемого сигнала не должны превышать следующие величины: 0.5А и 20VDC или 0.2А и 50VDC, что не превышает 10 VA по мощности и не превышает 0.5А по току.
¶ Первое включение RFID-системы SAUK
- Подайте напряжение питания.
- Светодиоды LED-RFID, LED-STA, LED-AP будет гореть оранжевым цветом в течение 2 секунд.
- По истечении 2 секунд три раза моргнет LED-RFID оранжевым цветом, а также прозвучит негромкая звуковая трель.
- После загрузки прибора светодиод LED-RFID будет идентифицировать статус работы с RFID-метками (пункт 5).
- Светодиоды LED-STA, LED-AP будут обозначать состояние связи с Wi-Fi (пункты 6, 7).
¶ Индикация LED-RFID
Индикатор состояния работы прибора SAUK с RFID-метками
| Цвет индикатора | Значение |
|---|---|
| Фиолетовый | сканирование RFID-меток включено, прибор ожидает «появление» меток |
| Голубой | прибор «видит» метку, которой запрещен доступ |
| Зеленый | прибор «видит» метку, которой разрешен доступ |
| Оранжевый | Кратковременно мерцает 3 раза при загрузке прибора. Мерцает – обновление прошивки |
| Белый | Мерцание белым светом примерно 1 раз в 5 секунд означает, что прибор включен и работает, но сканирование RFID-меток отключено в настройках |
| Не светится | Прибор отключен (питание не подано) |
¶ Индикация LED-STA
Индикатор подключения к уже существующей Wi-Fi сети, например, к точке доступа (домашняя сеть или сеть предприятия)
| Цвет индикатора | Значение |
|---|---|
| Красный | сбой подключения к точке доступа Wi-Fi, например, неверный пароль или точка доступа выключена |
| Зеленый | прибор SAUK зарегистрирован в сети Wi-Fi, то есть соединение прошло успешно и ему назначен IP-адрес |
| Не светится | В настройках прибора SAUK отключена возможность подключения системы к Wi-Fi сетям, то есть снята галочка «Прибор как клиент Wi-Fi сети». Другими словами – интерфейс Wi-Fi STA отключен |
¶ Индикация LED-AP
Индикатор подключения клиентов (например, Вашего смартфона) ко встроенной Wi-Fi точке доступа SAUK
| Цвет индикатора | Значение |
|---|---|
| Фиолетовый | не подключён ни один клиент |
| Зеленый | подключен хотя бы один клиент |
| Не светится | точка доступа выключена в настройках прибора SAUK, то есть снята галочка «Прибор как точка доступа». Другими словами – интерфейс Wi-Fi AP отключен |
¶ Первая настройка прибора SAUK
Со смартфона, ноутбука или с компьютера подключитесь к встроенной точке доступа.
- Включите Wi-Fi на смартфоне, ПК или ноутбуке.
- Осуществите поиск Wi-Fi устройств.
- Выберите точку доступа с именем SAUK-AP-XXXXXX. Где XXXXXX это серийный номер устройства.
- Если приборов SAUK несколько, то требуется идентифицировать именно тот прибор, к которому планируете подключаться. На тыльной стороне прибора размещена временная наклейка с напечатанным на ней серийным номером. После монтажа рекомендуется снять наклейку.
- Пароль подключения к встроенной точке доступа указан в паспорте на устройство. В случае утери пароля вы можете его запросить: контакты ООО САУК на сайте www.sauk.ru.
- После успешного соединения светодиод LED-AP должен загореться зеленым цветом.
- Перейдите в браузер, установленный на вашем устройстве, например, в Google Chrome или Mozilla Firefox.
- В адресной строке введите http://192.168.10.1 и подтвердите переход.
- В браузере появится окно ввода логина и пароля. Пароль: admin. Логин: admin. В последующем логин и пароль администратора может быть изменен.
¶ Выбор типа Wi-Fi соединения (вкладка Wi-Fi. Параметры сети)
- Если Вы планируете настроить прибор SAUK однократно. И в последствии прибор будет работать автономно, то нет необходимости настраивать подключение к уже существующей Wi-Fi сети. Более того, следует отключить интерфейс Wi-Fi STA – для этого требуется снять галочку «Прибор как клиент Wi-Fi сети» во вкладке «Wi-Fi. Параметры сети».
- Обратите внимание, что встроенную точку доступа следует использовать только в том случае, если вы впервые настраиваете прибор или производите настройки изредка. Мы не рекомендуем использовать «Wi-Fi как точка доступа» периодически. Если требуется работать с прибором часто, то Вам следует использовать прибор «как клиент Wi-Fi сети». При этом встроенную точку доступа можно не отключать, а оставить её как резервный канал связи.
¶ Использование прибора «как клиент Wi-Fi сети»
- Убедитесь, что стоит галочка «Прибор как клиент Wi-Fi сети» во вкладке «Wi-Fi. Параметры сети».
- Введите SSID требуемой сети и её пароль. Нажмите кнопку «Применить».
- Рекомендуется перезагрузка устройства – для этого выключите на 10 секунд питание и подайте его снова, либо во вкладке «Дополнительно» нажмите «Перезагрузка системы».
¶ Дополнительная информация

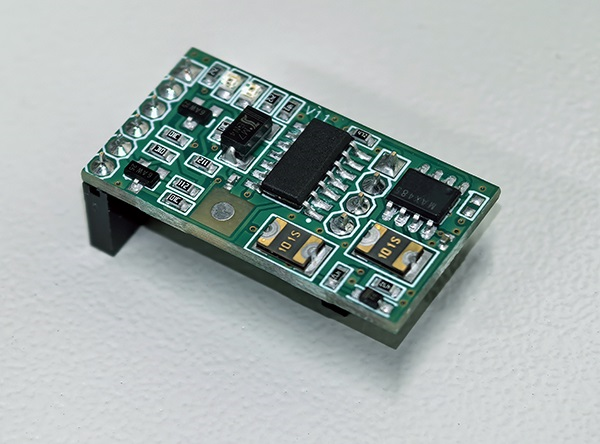

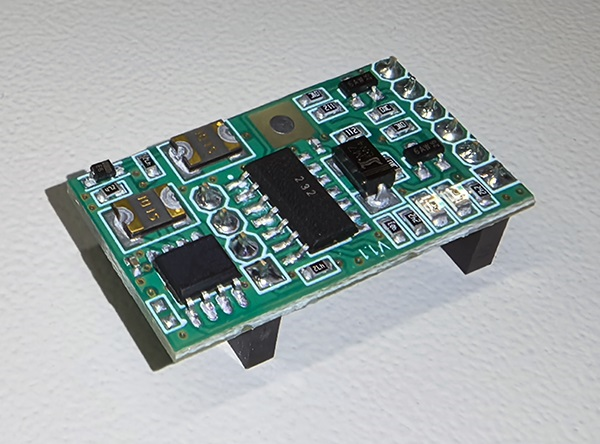

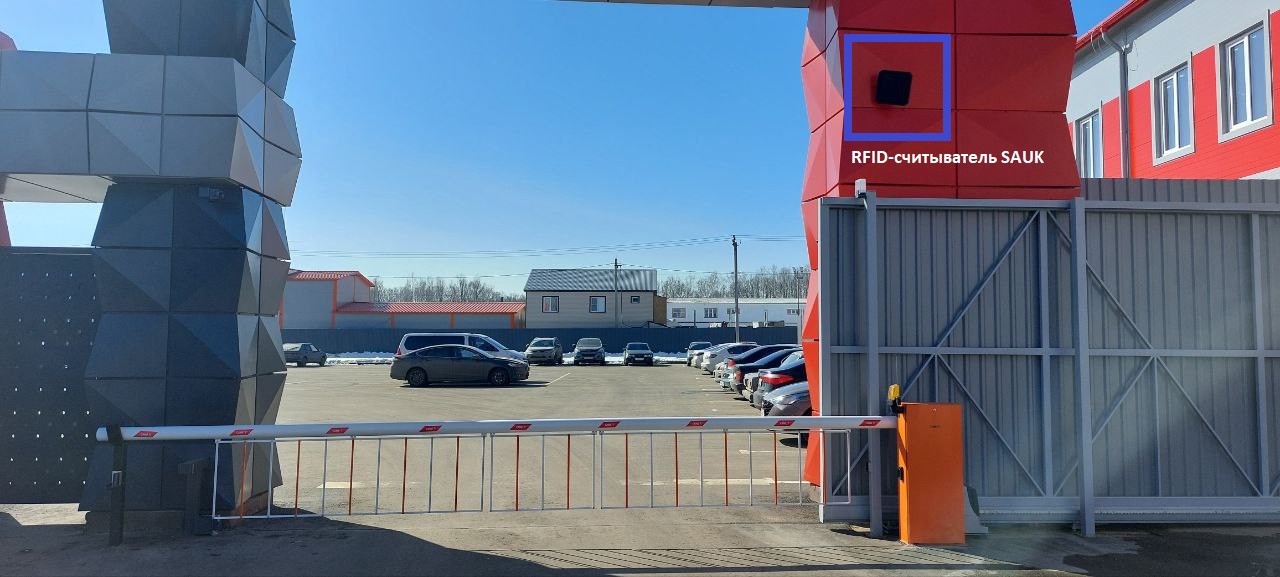

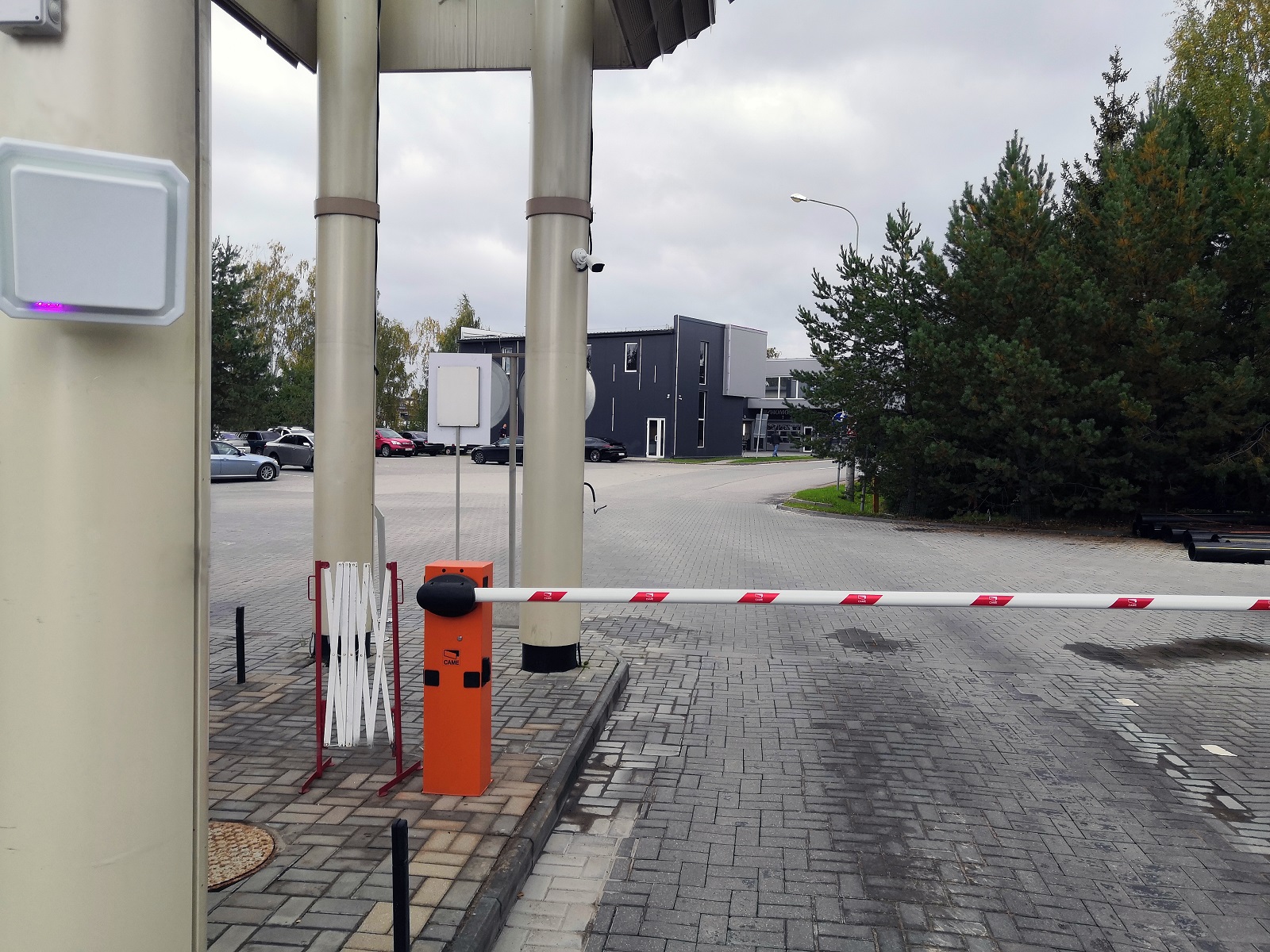

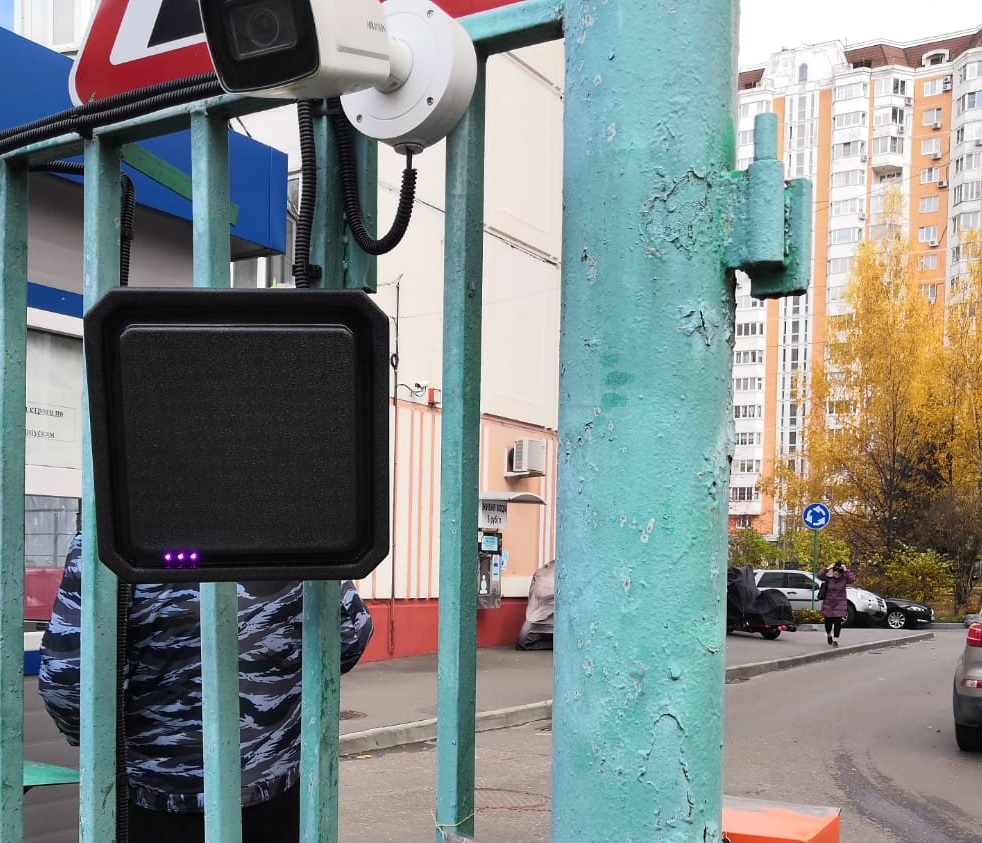

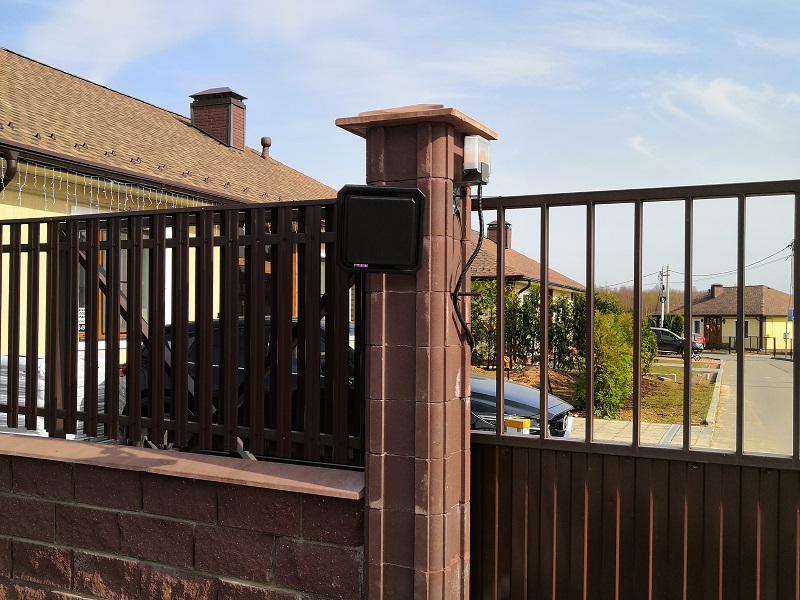

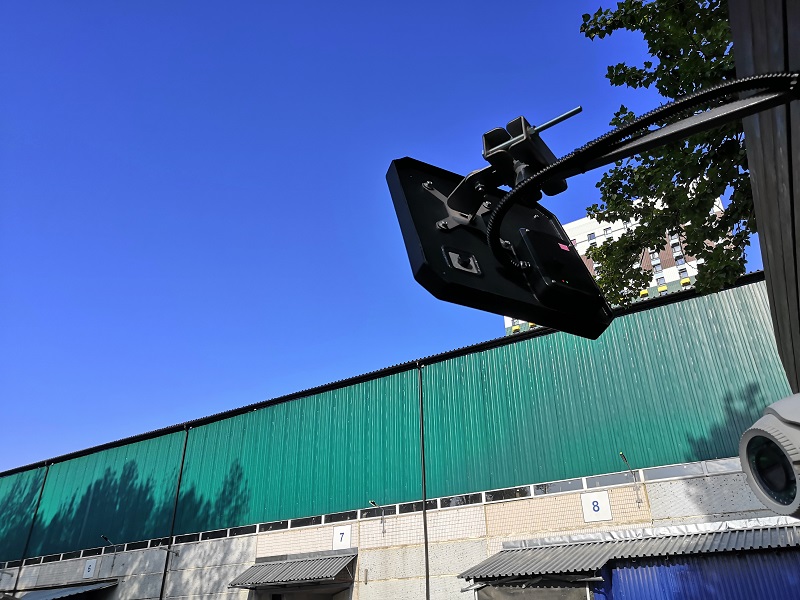

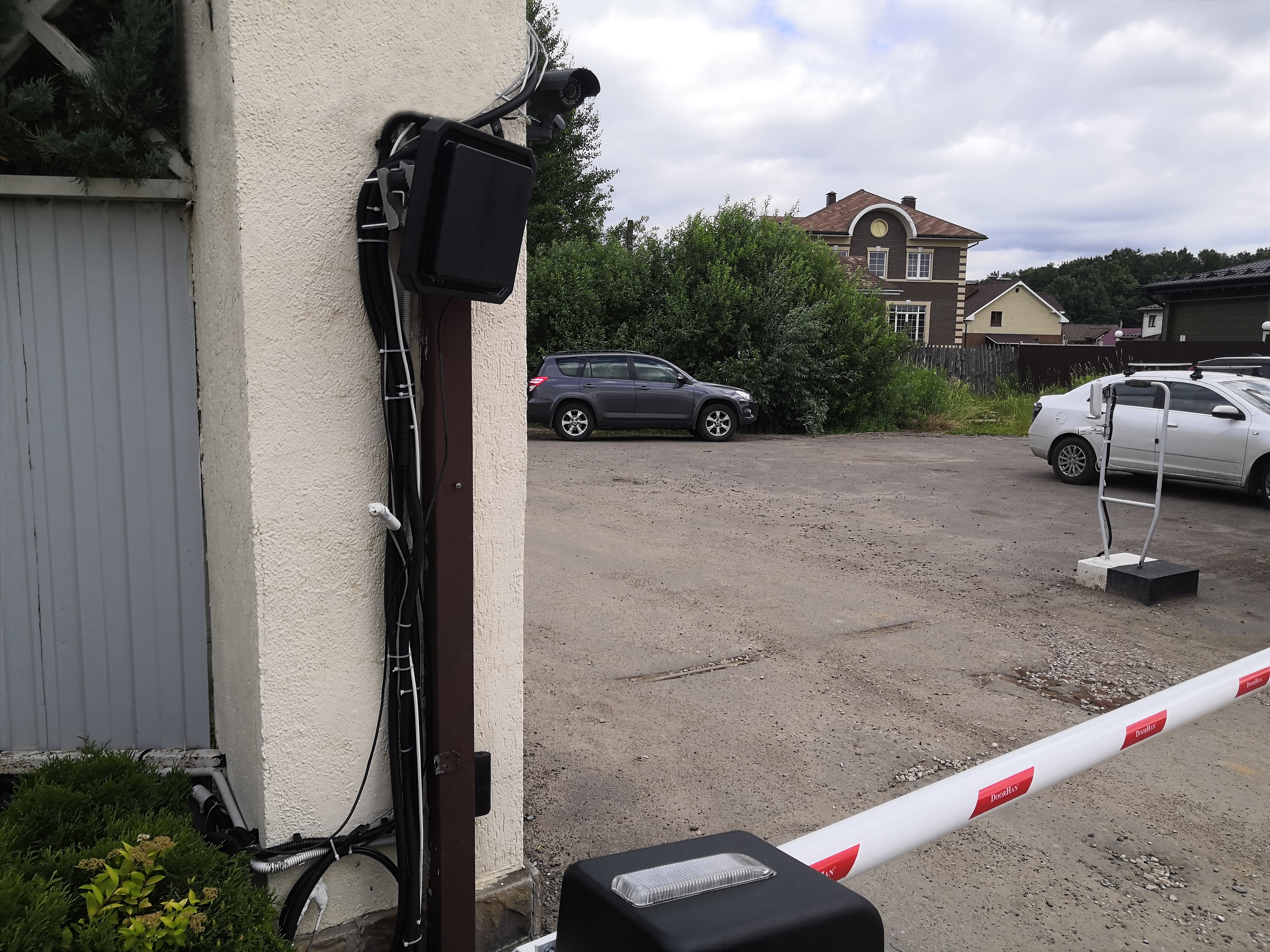

¶ Примеры установок
